Funksjoner
•Compliant with 100GBASE-LR4
•Support line rates from 103.125 Gb/s to 111.81 Gb/s
•Integrated LAN WDM TOSA / ROSA for up to 10 km reach over SMF
•CAUI(10x10G) Electrical Interface and 4-lane 25.78Gb/s optical interface
•Duplex LC optical receptacle
•Support Digital Diagnostic Monitoring interface
•No external reference clock
•RoHS-6 compliant and lead-free
•Compliant with QSFP28 MSA with LC connector
•Single plus 3.3V power supply
•Maximum power consumption 3.5W
•All-metal housing for superior EMI performance
•Case operating temperature
Kommersiell: 0 pluss 70oC
applikasjoner
•Data Center
•Local Area Network (LAN)
•Ethernet switches and router applications
Bestillingsinformasjon for delenummer
Delenummer | Datahastighet (Gb/s) | Bølgelengde (nm) | Overføringsavstand (km) | Temperatur (oC) (Driftsak) |

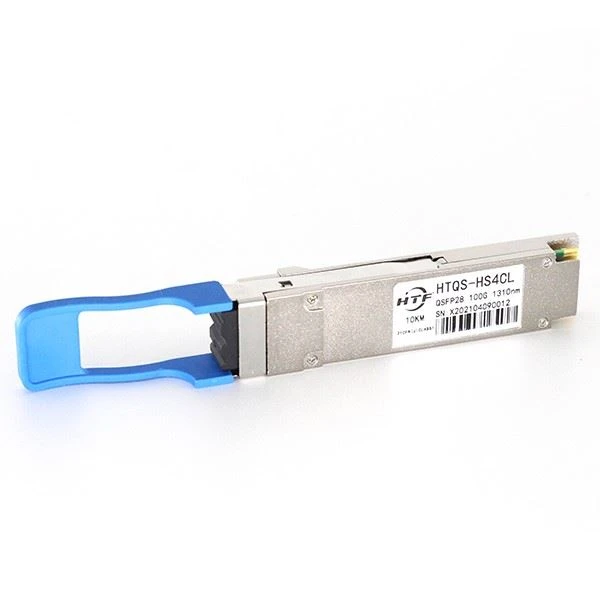

HTQS-HS4CL | 100 | 1296,1300 1305,1309 | 10 km SMF | 070 kommersiell |
Optiske egenskaper
Parameter | Symbol | Min. | Typisk | Maks | Enhet | Notater |
Sender | ||||||
Lane wavelength（range） | L0 | 1294.53 | 1295.56 | 1296.59 | nm | |
L1 | 1299.02 | 1300.05 | 1301.09 | nm | ||
L2 | 1303.54 | 1304.58 | 1305.63 | nm | ||
L3 | 1308.09 | 1309.14 | 1310.09 | nm | ||
Signalhastighet, hvert kjørefelt | 25.78125 | GBd | ||||
Undertrykkelsesforhold for side-modus | SMSR | 30 | ||||
Total utskytningskraft | 10.5 | dBm | ||||
Gjennomsnittlig utskytningskraft, hver bane | Pavg | -4.3 | 4.5 | dBm | ||
Utryddelsesforhold | ER | 4 | dB | |||
Sender- og spredningsstraff, hver bane | TDP | 2.2 | dB | |||
OMA minus TDP, hver bane | OMA-TDP | -2.3 | dBm | |||
Gjennomsnittlig starteffekt for AV-sender, hver bane | -30 | dBm | ||||
Senderens reflektans | -12 | dB | ||||
Sender øyemaske {X1, X2,X3, Y1, Y2, Y3} | {0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | |||||
Mottaker | ||||||
Signalhastighet, hvert kjørefelt | 25.78125 | GBd | ||||
Mottakerfølsomhet per kjørefelt | Rsen | -10.6 | dBm | 1 | ||
Inngangsmetningseffekt (overbelastning) | Psat | 4.5 | dBm | |||
LOS hevde | LOSA | -30 | dBm | |||
LOS De-hevde | TAPT | -12 | ||||
Mottakerreflektans | Rr | -26 | ||||
LOS hysterese | 0.5 | 4 | dB |
