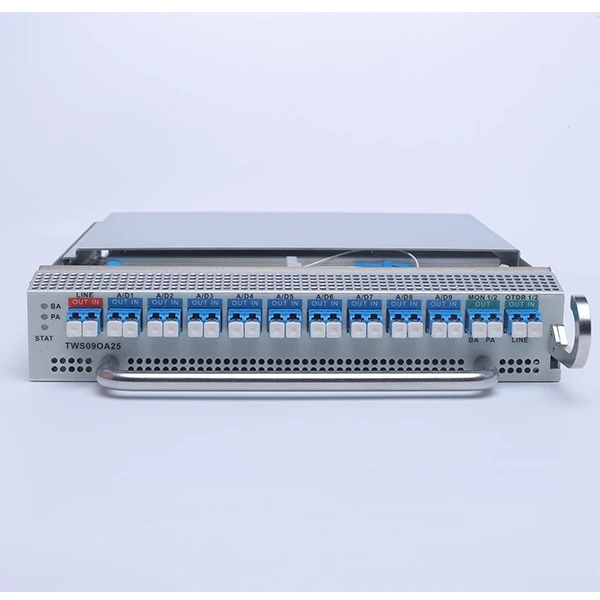

HT6800-WSS9-kortet er et rekonfigurerbart optisk add-drop-multipleksingskort i DWDM-systemet. Dens funksjon er å dynamisk legge til og slippe tjenestebølgelengder gjennom ekstern rekonfigurering. I midten av linjen kan du vilkårlig velge og konfigurere bølgelengden til opp- og ned-tjenestene i henhold til behovene, for å realisere den fleksible planleggingen av tjenester.
Fysiske karakterer:
● Skaper muligheten til å legge til-slippe alle bølgelengder fra/til enhver port, noe som gir maksimal fleksibilitet i bølgelengdeallokering
● Dynamisk valg av add-drop-bølgelengder per port muliggjør treffløse topologiendringer ni individuelle add-drop-porter muliggjør flerdimensjonale noder
● 50/100GHz valgbar kanalavstand
● Retningsløs og fargeløs
● Brukerkonfigurerbar svært fleksibel kontroll
● Integrert VOA med høy oppløsning
● Integrert en boosterforsterker og en forforsterker
● Rask kanalbytte
● Integrert optisk kanalovervåking
● Langdistanse/regionalt optisk nettverk med høy kapasitet.
Teknisk spesifikasjon
|
Parameter |
Min. |
Max. |
Enhet |
|
|
Portkonfigurasjon |
Tvilling 1x9 |
|
||
|
Antall porter |
2 x 1 felles, 2 x 9 inngangs-/utgangsporter, 2 x mandagsporter, 2 x OTDR-porter |
|
||
|
Drifts WL-område |
Sentrum av den ytterste 50GHz-kanalen |
191.50 - 196.25 |
GHZ |
|
|
Kontinuerlig brukbar region på tvers av driftsbånd |
191.475 – 196.275 |
GHZ |
||
|
Drifts WL-område |
1528.773~1566.73 |
nm |
||
|
Passbånd/Stoppbånd |
± (6.25n-12.5), n=8 (tilsvarer 12.5GHz for en 50GHz kanal |
GHZ |
||
|
0.5 dB kanalbåndbredde |
± (6.25n-11) n=8 (tilsvarer ±14GHz for en 50GHz kanal MERK: {{0}}.5HBW måles kun ved 0dB) |
GHZ |
||
|
3.0 dB kanalbåndbredde |
± (6,25n-9) n=8 (tilsvarer ±16GHz for en 50GHz kanal) |
GHZ |
||
|
ILoss (Legg til BA In) |
2.5 |
8.0 |
dB |
|
|
ILoss (PA ut å slippe) |
2.5 |
8.0 |
dB |
|
|
DROP PORT Isolasjon |
30 |
|
dB |
|
|
LEGG TIL PORT Isolering |
30 |
|
dB |
|
|
Returner tap |
40 |
|
dB |
|
|
VOA Dynamic Range |
0 |
15 |
dB |
|
|
VOA-innstillingsoppløsning |
|
0.1 |
dB |
|
|
Dempningsnøyaktighet |
Opptil 10 dB demping |
-1 |
+1 |
dB |
|
10.1-15 dB demping |
-1.5 |
+1.5 |
dB |
|
|
Responstid |
< 2dB step |
|
1400 |
ms |
|
< 15dB step |
|
2000 |
ms |
|
|
Portbytte |
|
3000 |
ms |
|
|
BA |
Forsterkning: 10~20dB, Maks. utgang: 20dBm,NF＜5,5dB |
|
||
|
PA |
Forsterkning: 15~25dB, 20~30dB, Maks. utgang: 16dBm, NF＜5.5dB |
|
||
|
Størrelse |
216 (W) X 254 (D) X 42 (H) |
mm |
||
|
Miljø |
Driftstemperatur |
-10 ~ 60 |
grad |
|
|
Lager temperatur |
-40 ~ 80 |
grad |
||
|
Relativ fuktighet |
5 % ~ 95 % Ikke-kondenserende |
|
||
|
Strømforbruk |
Mindre enn eller lik 80 |
W |
||
