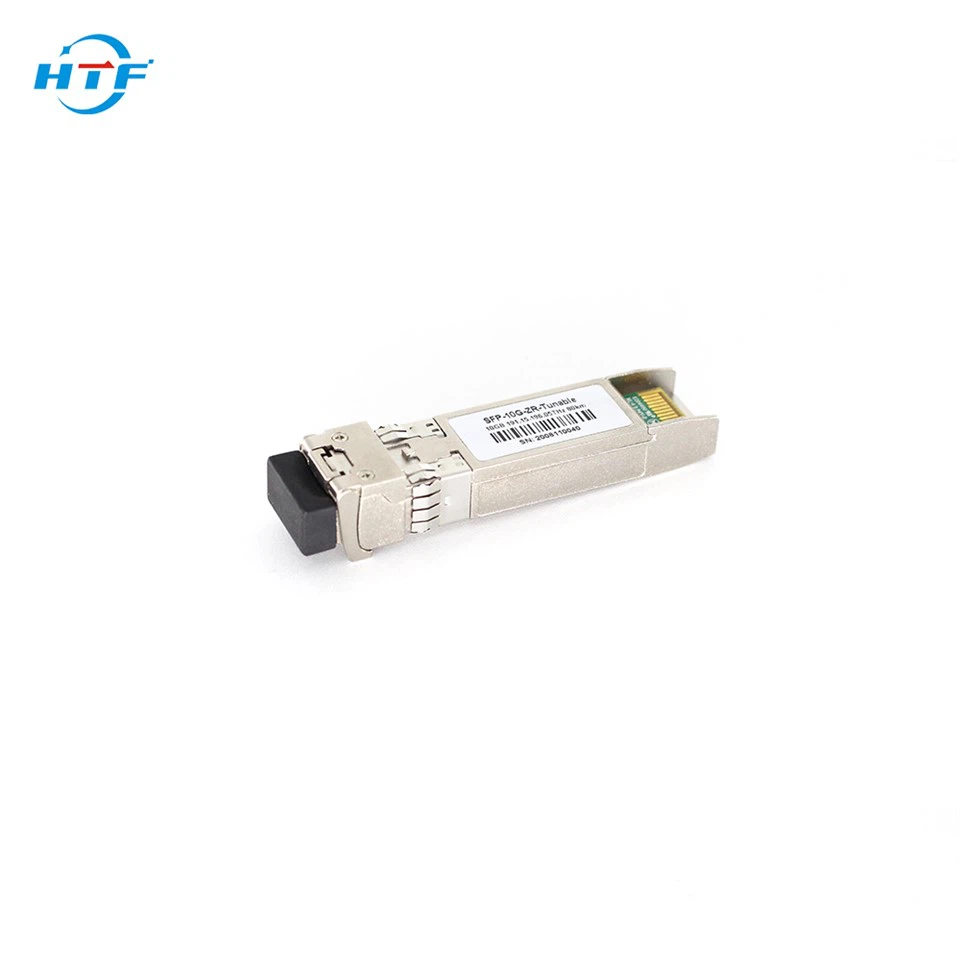

10 Gb/s Avstembar DWDM 80 km SFP+ optisk sender/mottakermodul
Optiske transceivere funksjoner:
1 Støtter 9,95 Gb/s til 11,3 Gb/s bithastigheter
2 Monolitisk integrert full C-bånd avstembar sender og APD-mottaker
3 50 GHz ITU-kanalavstand med integrert bølgelengdelås
4 Opp til 80 km på 9/125 µm SMF
5 Hot-pluggable SFP+ fotavtrykk
6 Kompatibel med SFP+ MSA med LC-kontakt
7 Metallkapsling, for lavere EMI
8 RoHS-kompatibel og blyfri
9 Støtte grensesnitt for digital diagnostisk overvåking
10 spesifikasjoner som er kompatible med SFF-8472 V11.3 og SFF-8690 V1.4
11 Enkel +3.3V strømforsyning
12 Kofferts driftstemperatur
Bestillingsinformasjon for delenummer
|
Delenummer |
Datahastighet (Gb/s) |
Bølgelengde (nm) |
Sendingsavstand (m) |
Temperatur (oC) (Driftsak) |
|
HTSX-DT96-80C |
10.3125 |
Se valg av bølgelengde |
80 km SMF |
0~70 kommersielle |
1. Absolutte maksimale vurderinger
Det må bemerkes at drift utover eventuelle individuelle absolutte maksimalverdier kan forårsake permanent skade på denne modulen.
|
Parameter |
Symbol |
Min |
Maks |
Enhet |
Notater |
|
Lager temperatur |
TS |
-40 |
85 |
oC |
|
|
Strømforsyningsspenning |
VCC |
-0.5 |
3.6 |
V |
|
|
Relativ fuktighet (ikke-kondensering) |
RH |
5 |
95 |
% |
|
|
Skadeterskel |
THd |
0 |
|
dBm |
|
2. Generell beskrivelse
HTF'HTSX-DT96-80x avstembar transceiver er en integrert fiberoptisk transceiver som gir en høyhastighets seriell kobling med signalhastigheter fra 9,95 Gb/s til 11,3 Gb/s. Modulen samsvarer med 10 Gigabit Enhanced Small Form Factor Pluggable （SFP+）multisource agreement-MSA（SFF-8431） og SFF-8432,SFF-8690,SFF 8472. Den er i samsvar med ITU -T G.698.1-standard med 50 GHz kanalavstand for SONET/SDH, IEEE DWDM 10GBASE-ZR for 80 km rekkevidde (Ethernet), og DWDM 10GFC for 80 km rekkevidde (Fiber Channel) applikasjoner.
Transceiveren integrerer mottaker- og senderbanen på én modul. Transceiveren inneholder en C-bånd-tunerbar integrert Mach-Zehnder (MZ) laser, som muliggjør dataoverføring over enkeltmodusfiber gjennom en industristandard LC-kontakt. På mottakersiden blir datastrømmen på 10 G/bps gjenopprettet fra en APD/transimpedansforsterker og sendt til en utgangsdriver. Denne modulen har et hot-pluggbart elektrisk grensesnitt.
HTSX-DT96-80x-transceivere gir et unikt forbedret digitalt diagnostisk overvåkingsgrensesnitt, som gir sanntidstilgang til enhetens driftsparametere som transceivertemperatur, laserforspenningsstrøm, overført optisk effekt, mottatt optisk kraft og transceiverforsyningsspenning. Den definerer også et sofistikert system med alarm- og advarselsflagg, som varsler sluttbrukere når bestemte driftsparametre er utenfor et fabrikkinnstilt normalområde.
SFP+ MSA definerer en 256-byte-minnekart i EEPROM som er tilgjengelig over et 2-trådserielt grensesnitt på 8-biters adresse 1010000X (A0h). Det digitale diagnostiske overvåkingsgrensesnittet bruker 8-bits adressen 1010001X (A2h), slik at det opprinnelig definerte minnekartet for seriell ID forblir uendret.
