DWDM tett bølgelengde divisjon multipleksing utstyr har langdistanse, høy båndbredde overføring kapasitet; CWDM grov bølgelengde divisjon multipleksing utstyr har lave kostnader. Så hva om vi velger riktig bølgelengdedivisjon multipleksingsutstyr for å bygge et kostnadseffektivt optisk overføringssystem?
Hva er forskjellen mellom CWDM og DWDM?
For tiden er den effektive måten å løse problemet med å øke båndbredden for informasjonsoverføring å bruke CWDM- og DWDM-enheter, men de er forskjellige i mange aspekter.

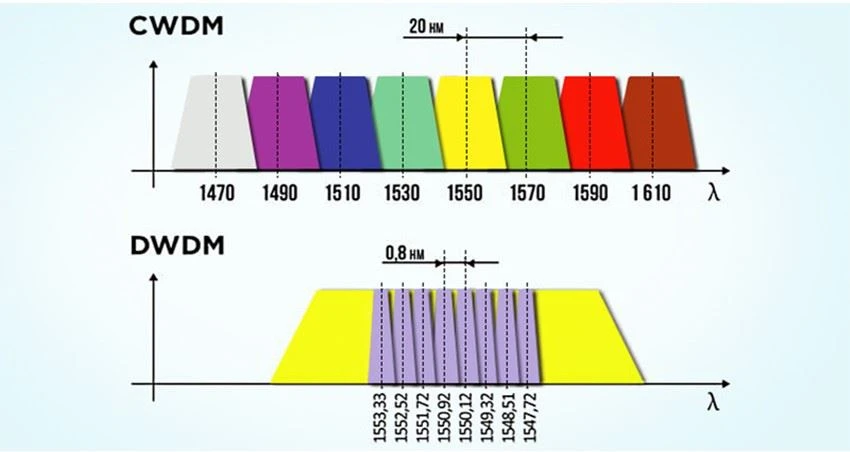

(1) Kanalavstand mellom CWDM WDM-utstyr og DWDM WDM-utstyr
Kanalavstand er definert som forskjellen mellom nominell bærebølgefrekvens mellom to tilstøtende optiske kanaler, som vanligvis brukes til å forhindre forstyrrelser mellom kanaler. CWDM bølgelengde divisjon multipleksing utstyr har en bredere avstand enn DWDM bølgelengde divisjon multipleksing utstyr. Den kan sende 18 bølgelengder i spektralnettet fra 1271 nm til 1611 nm, og kanalavstanden er 20 nm. DWDM kan sende 40, 80 eller 160 bølgelengder med kanalavstand på 0,8 nm.
(2) Overføringsavstand mellom CWDM og DWDM
Fordi bølgelengden til DWDM er svært integrert i prosessen med optisk fiberoverføring, kan DWDM overføre lengre avstand enn CWDM. For tiden kan ikke CWDM WDM-utstyr realisere uendelig avstandsoverføring, den maksimale overføringsavstanden er bare 160 km, og overføringsavstanden til DWDM-utstyr er langt mer enn CWDM-utstyr.
(3) Modulert laser av CWDM og DWDM
Systemet med CWDM bølgelengde divisjon multipleksing utstyr har lavere krav til den tekniske indeksen for laser, vanligvis ved hjelp av ukooled laser; systemet med DWDM bølgelengde divisjon multipleksing utstyr må bruke kjølelaser, og kjølelaseren vedtar temperaturreguleringsmodus, noe som sikrer at DWDM-systemet har bedre ytelse, høyere sikkerhet og lengre levetid, slik at DWDM bølgelengde divisjon multiplekser er bedre enn ukooled laser CWDM enheten av laser bruker mer energi.
(4) Kostnad for CWDM WDM-utstyr og DWDM WDM-utstyr
Fordi temperaturfordelingen til DWDM-systemet ikke er jevn i et bredt bølgelengdeområde, økes kostnaden for DWDM-systemet når kjølelaserteknologien brukes til å justere temperaturen. I tillegg er DWDM-systemer vanligvis fire til fem ganger dyrere enn CWDM-systemer. Men med den økende populariteten til DWDM er prisen på DWDM optisk modul ca 20% - 25% lavere enn for CWDM optisk modul.
Hvilket CWDM / DWDM WDM-utstyr er bedre?
Bruk av CWDM/ DWDM WDM-utstyr
På grunn av den økende etterspørselen etter båndbredde har DWDM gjort store fremskritt i kostnadsreduksjon, så det er mer og mer populært i markedet. CWDM har imidlertid fortsatt en høy prisfordel i scenariet tilkoblingshastighet lavere enn 10g og kortdistanseoverføring. I den lave datahastighetsnettverkskonstruksjonen er det fortsatt det mest gjennomførbare utstyret.
Hybrid overføring av CWDM / DWDM WDM-utstyr
CWDM WDM-utstyr og DWDM WDM-utstyr har sine egne fordeler i OTN-nettverket. Fordelen med CWDM WDM-utstyr er at den kan bruke rimelig distribuert tilbakemeldingslaser uten kjøling og rimelig passivt filter. Derfor er systemet med CWDM WDM-utstyr mye brukt i systemet med DWDM WDM-utstyr. Selv om bruk av CWDM-teknologi i DWDM-systemet også kan bruke billigere optiske moduler, på grunn av den store kanalavstanden til CWDM, vil antall bølgelengder som er tilgjengelige i systemet bli redusert, noe som begrenser overføringskapasiteten til systemet. Derfor kan det til en viss grad ikke fange opp det ikke-hybride DWDM WDM-utstyret.
Hvordan sette opp CWDM / DWDM WDM utstyr nettverk tilfelle analyse?
1. Brukerens behov
(1) Utvidelse og oppgradering: Koble 40ch DWDM WDM-utstyr til 1550nm kanal med 8CH CWDM WDM-utstyr for å realisere kanalkombinasjon.
(2) Nodekrav: koblingslengden er 65 km, og to noder må legges til 15 km og 50 km.
2. Skjemadesign
(1) På grunn av begrensningen av båndbredde er det umulig å utvide 40 DWDM-kanaler, så FS-ingeniører bruker 8CH c27-c34 DWDM WDM-utstyr for å oppfylle kundenes applikasjonskrav.
(2) Fordi tapet av WDM-utstyr, OADM og total fiber er mindre enn 23 dB, kan utgangen av en kanal forsterkes til 8 dB ved å bruke forsterker, for å optimalisere signalkvaliteten på koblingen og redusere feilen.
(3) Legg til 1ch OADM til hver node for å laste ned og laste opp signaler.
Så langt, hvis brukerens WDM-nettverk trenger flere kanaler, må de konvertere til DWDM-enheter. Fordi bølgelengdeavstanden til DWDM er liten, kan antall kanaler økes kraftig, men kostnaden for hver kanal økes også betydelig. Derfor må brukerne evaluere den fremtidige utviklingen av forretningsvolumet, for å bestemme om de skal installere CWDM WDM-utstyr med dårlig fleksibilitet til en lavere startkostnad eller DWDM-utstyr med god fleksibilitet til en høyere startkostnad.
