Ⅰ. Hva er en QSFP28 optisk modul?
100GQSFP28optisk modul passer for 100G Ethernet, EDR InfiniBand og 32G Fiber Channel, og har vanligvis nøyaktig samme volum og paneltetthet som 40G QSFP pluss. 40G QSFP pluss bruker 4* 10Gbps-kanaler, og 100G QSFP28-modulen er lik den, og bruker 4 høyhastighets differensialsignalkanaler med datahastighet. I tillegg har QSFP28 et oppgradert elektrisk grensesnitt som kan støtte signaler opp til 28 Gbps. QSFP28 SR4, QSFP28 LR4, QSFP28 PSM4, QSFP28 CWDM4, QSFP28 ER4, sammenlign med andre pakketyper av 100G optiske moduler (CFP/CFP2/CFP4), 100G QSFP28 gir høyere tetthet, lavere strømforbruk og betydelige prisfordeler.
Ⅱ. Forskjellen mellom 100G QSFP28 optiske moduler
Etter å ha forstått det grunnleggende konseptet til 100G QSFP28, vil denne delen utdype forskjellene til 100G QSFP28-moduler når det gjelder standard, lasertype, overføringsmedium og avstand.
1, Standard for 100G QSFP28 optisk modul
Standardene for 100G QSFP28 optiske moduler er hovedsakelig definert av to store organisasjoner, IEEE og MSA, blant dem har IEEE definert standardene for QSFP28 SR4, QSFP28 LR4 og QSFP28 ER4.
"QSFP" indikerer pakken med optisk modul;
"28" indikerer maksimal overføringshastighet på 28 Gbps per kanal;
"SR" indikerer kort avstand (opptil 100m),
"LR" indikerer lang avstand (opptil 10 km),
"ER" betyr utvidet avstand (opptil 40 km);
"4" betyr at modulen har 4 kanaler.
For eksempel betyr QSFP28 LR4 at 100G langdistansemodulen kan overføre 100G-signaler ved å bruke fire bølgelengder opptil 10 km.
100GBASE-SR4 og 100GBASE-LR4 er de to vanligste 100G-portspesifikasjonene definert av IEEE, men QSFP28 SR4 er for kort til å oppfylle alle tilkoblingskrav, og QSFP28 LR4 er for kostbar for store datasentre. Godt at MSA brakte en ny løsning til overføringsmarkedet for mellomdistanse: QSFP28 PSM4- og CWDM4-standardene ble født. Selv om QSFP28 LR4 dekker overføringsavstanden til QSFP28 CWDM4, er prisen på CWDM4 langt rimeligere og mer konkurransedyktig enn LR4 for overføring over en avstand på 2 km.
2100G QSFP28 lasertype
Lasere spiller en stor rolle i 100G QSFP28 optiske moduler. det er fem vanlige typer lasere: VCSEL, FP, DFB, DML og EML. disse forskjellige typene lasere har forskjellige driftsbølgelengder, driftsmoduser og applikasjonsmiljøer.
vcsel-lasere har liten størrelse, lavt strømforbruk, enkel integrasjon, lav pris og høy koblingseffektivitet med multimodusfiber, og brukes ofte i QSFP28 SR4-moduler. QSFP28 LR4- og ER4-moduler brukes til langdistanseoverføring (10 km eller 40 km) og krever lasere med stor øyeåpning, lav spredning, høyt slukningsforhold og lang overføringsavstand, og EML-lasere oppfyller alle kravene perfekt. DML-lasere kan oppnå signalmodulasjon ved å modulere laserinjeksjonsstrømmen. Siden størrelsen på injeksjonsstrømmen endrer brytningsindeksen til det aktive området av laseren, forårsaker det en bølgelengdedrift og dermed en spredning. Derfor er DML ikke egnet for langdistanseoverføring og kan ikke oppnå høyhastighetssignalmodulering, men passer for QSFP28 PSM4- og QSFP28 CWDM4-moduler med en overføringsavstand på 500m eller 2km.
3100G QSFP28 overføringsmedium og avstand

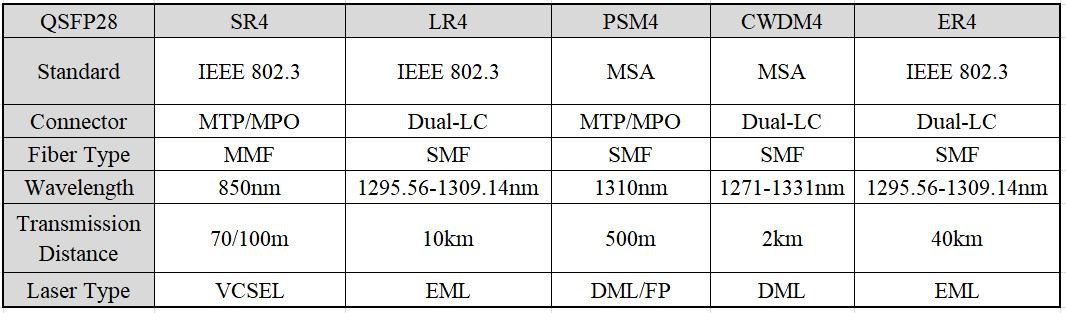

100GQSFP28optiske moduler er tilgjengelige med dupleks LC- eller MTP/MPO-12-kontakter, med overføringsavstander fra 70 m til 40 km. Overføringsavstanden til disse modulene bestemmer applikasjonsscenarioene deres, og alle QSFP28-moduler kan brukes for direkte og sammenkoblede bedriftsnettverk eller datasentre. Følgende tabell viser forskjellene mellom dem i detalj.
Ⅲ. Hvordan velge 100G QSFP28 optisk modul?
Etter å ha introdusert forskjellige typer 100G QSFP28-moduler, tror jeg du har en grunnleggende forståelse av disse modulene, la oss snakke om hvordan du velger 100G QSFP28-moduler.
1. Når overføringsavstanden er 5m-100m, anbefales det å velge QSFP28 SR4 optisk modul, som kan overføre 70m på OM3-fiber og 100m på OM4-fiber.
2. Når overføringsavstanden er 100m-2km, kan du velgeQSFP28PSM4 eller QSFP28 CWDM4-moduler. CWDM4 er generelt dyrere enn PSM4, men CWDM4 trenger bare 2 enkeltmodusfibre for toveis overføring, mens PSM4 trenger 8 fibre, så den totale kostnaden kan bli dyrere med QSFP28 PSM4. Derfor, i praktiske applikasjoner, må den spesifikke overføringsavstanden tas i betraktning før du bestemmer hvilken modul som er passende å velge.
3. Når overføringsavstanden er 10 km-40 km, velg enten QSFP28 LR4 eller QSFP28 ER4, førstnevnte kan sende opptil 10 km, sistnevnte kan sende opptil 40 km.
Konklusjon
Vet du hvordan du velger dem?
