Tre MPO / MTP-tilkoblingsmetoder
Ulike polaritetsmetoder bruker forskjellige typer MTP-koffertkabler. Imidlertid bør alle metodene bruke dupleks patchkabel for å oppnå fiberkretsen. TIA-standarden definerer også to typer duplex fiber patch-kabler som er avsluttet med LC- eller SC-kontakter for å fullføre en end-to-end fiber duplex-tilkobling: A-til-A-patch patch-en kryssversjon og A-til-B-type patch kabel - en rett versjon.
Den følgende delen illustrerer hvordan komponentene i MPO-systemet brukes sammen for å opprettholde riktig polariseringstilkobling, som er definert av TIA-standarder.
Metode A:tilkoblingsmetoden A vises i det følgende bildet. En type A koffertkabel kobler en MPO-modul på hver side av lenken. I metode A brukes to typer patchledninger for å korrigere polariteten. Patchkabelen til venstre er standard dupleks A-til-B-type, mens til høyre brukes en dupleks A-til-A-type patchkabel.
Metode B:i Tilkoblingsmetode B, brukes en lastebilkabel Type B til å koble de to modulene på hver side av lenken. Som nevnt er fiberposisjonene til Type B-kabelen omvendt i hver ende. Derfor brukes standard dupleks patch-kabler av typen A til B på begge sider.

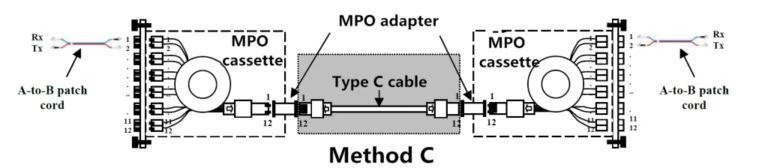

Metode C:den parvendte koffertkabelen brukes i metode C-tilkobling for å koble MPO-modulene på hver side av lenken. Kabler i begge ender er standard dupleks A-til-B-typen.
Konklusjon
Nettverksdesigner som bruker MPO / MTP-komponenter for å tilfredsstille det økende kravet til høyere overføringshastighet, hvor et av de store problemene - polaritet, kan løses ved å velge riktige typer MPO-kabler, MPO-kontakter, MPO-kassett- og patchkabler. De tre forskjellige polarisasjonsmetodene kan brukes i henhold til tilfredsstille krav i forskjellige situasjoner. Hvis du trenger tilpassede MPO / MTP-kabler, velkommen til å kontakte eføy fra HTF-teamet. ivy@htfuture.com Skype: live: sales6_1683 Whatsapp / wechat: +8618123672396
